BMS intelligent de 4S à 8S, équilibrage actif et fonction de chauffage

Ce BMS intelligent à équilibrage actif protège et surveille un bloc-batterie LiFePO4, Li-ion ou LTO. Il se destine aux assemblages de 3S à 8S, pour une tension de 12 V à 36 V, et accepte la connexion en parallèle.

Caractéristiques

• Équilibrage actif, courant de 1 A

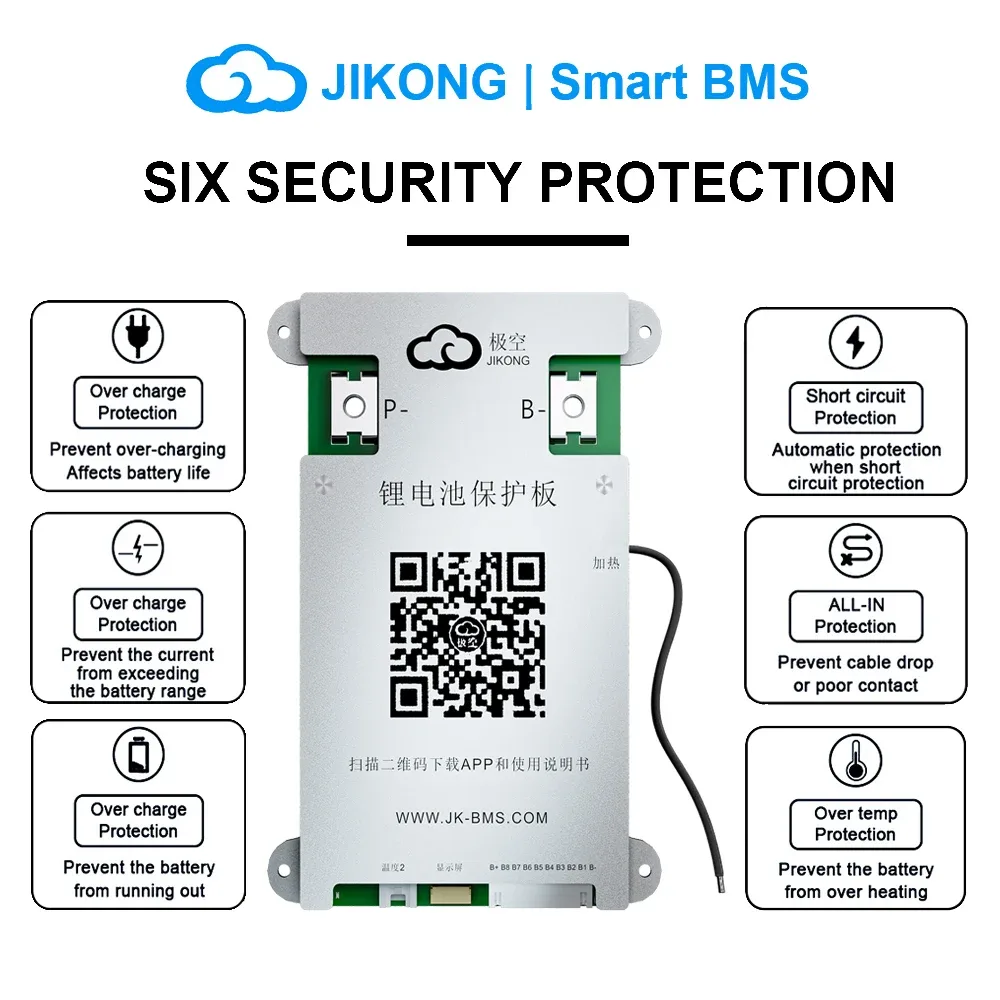

• Protection contre les courts-circuits
• Port commun pour la charge et la décharge
• Courant jusqu'à 100 A
• Écran, Bluetooth et buzzer
• Interface RS485, interface pour capteur de température et interface LCD

Fonction de chauffage

Les modèles dont la référence porte la mention Heat disposent d'une interface de chauffage. Le chauffage se déclenche lorsque la température de la batterie passe sous le seuil de protection en charge. Il nécessite un film chauffant externe ou un chargeur : le câble vert se raccorde au film chauffant, les câbles rouge et noir au chargeur. La puissance de chauffe maximale est de 3 A et la tension de chauffage maximale de 100 V.

Mise en service

1. Raccordez la carte de protection et le bloc-batterie selon le schéma de câblage.
2. Vérifiez que la tension totale du bloc dépasse 20 V (réglage par défaut) ou 10 V (version 4S).
3. Activez le BMS avec le bouton de l'écran ou un interrupteur supplémentaire.
4. Activez le Bluetooth et la localisation de votre téléphone, puis connectez l'appareil depuis l'application.
5. Définissez le nombre de cellules en série et le type de batterie, puis contrôlez l'état en temps réel.

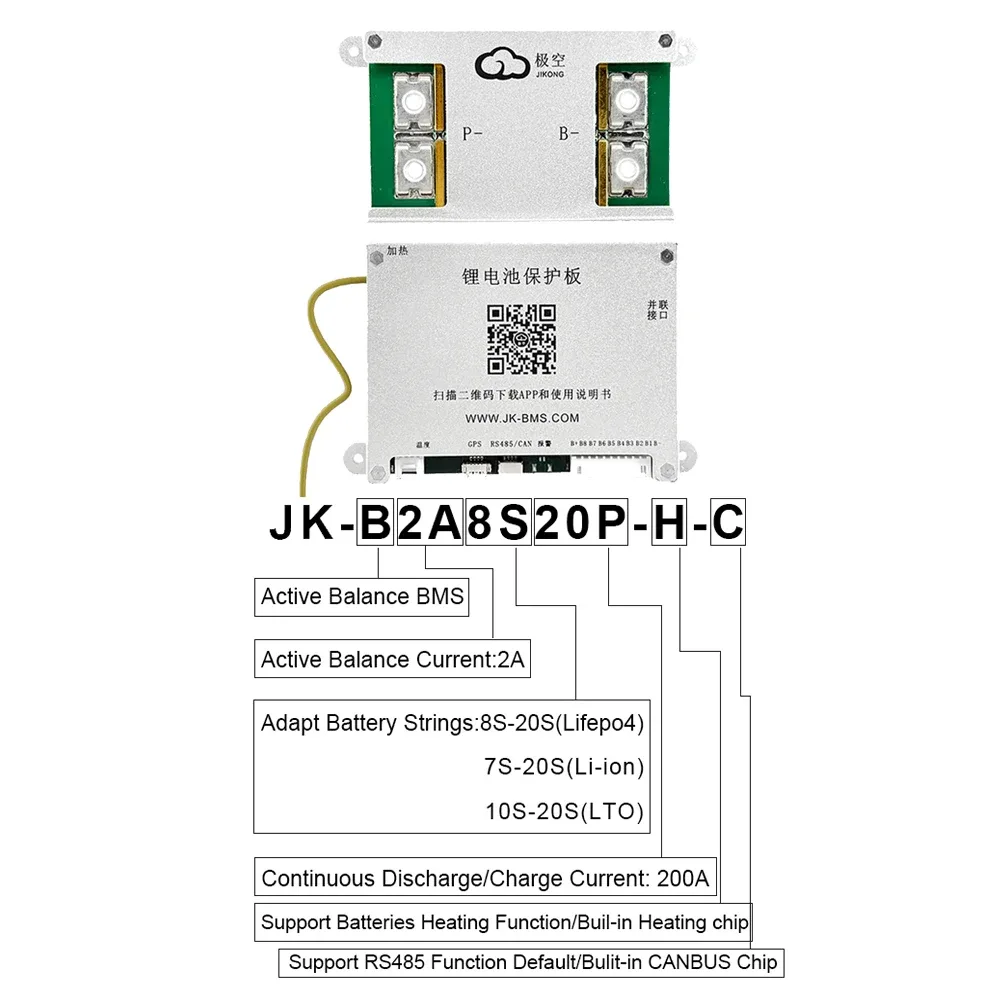

Les modèles n'offrent pas tous les mêmes fonctions : l'interface CAN n'existe que sur les références comportant CAN. Choisissez la référence adaptée à votre installation.
